Светодиодное спортивное табло в Олимпийский Бассейн «Ertis Olympic»
Основными задачами светодиодного спортивного табло станут: прямая трансляция спортивных мероприятий, отображение судейской информации, а также воспроизведение видео роликов социального и мотивационного характера.

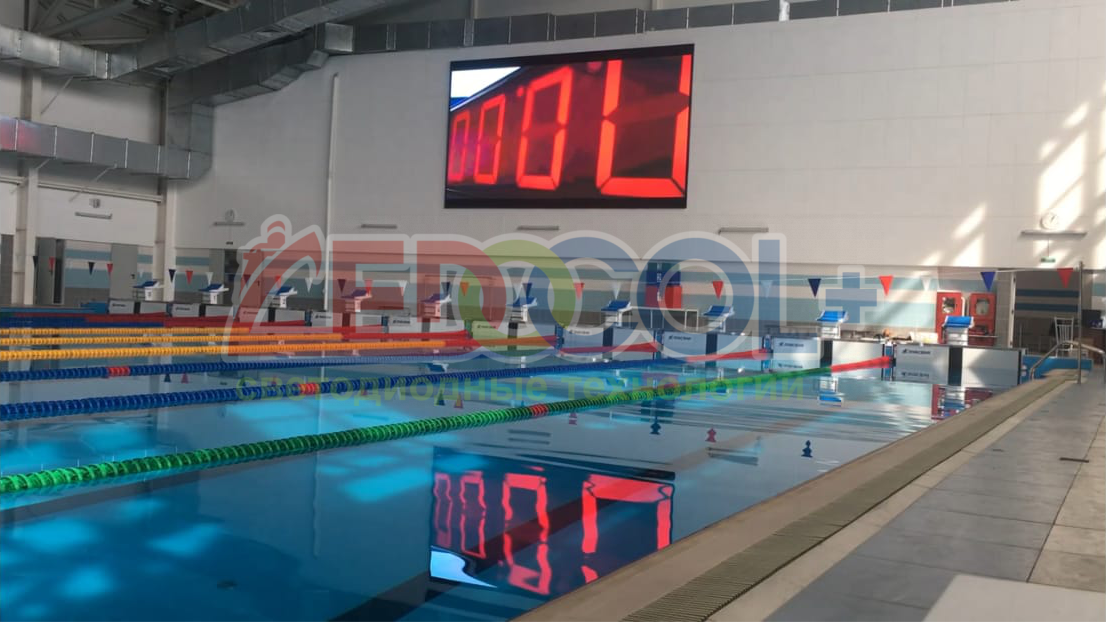

В декабре 2018 года в городе Павлодар в бассейн "Ertis Olympic", компания "Ледокол Плюс" произвела поставку и монтаж спортивного табло. Видеоэкран работает совместно с профессиональной системой хронометража Macsha SWIM.
Описание оборудования
Табло на базе светодиодного экрана
Светодиодный видеоэкран размер рабочего поля 7,68 х 3,84 м, общий размер совместно с уникальной системой вентиляции составляет 7,75 х 3,89 м, спортивное табло установлено непосредственно на стену имеет толщину 90 мм и фронтальный способ обслуживание. С учётом шага пикселя 8 мм разрешение экрана составляет 960 х 480 пикселей а соотношение сторон равняется 16:9. Чистота обновления 1920 (Hz). Яркость 6000 кд/м кв.м. Интерфейсы входа DVI-D,HDMI, 2×VIDEO, 1×VGA(RGBHV), 1xXS-Video, 1×DVI(VESA), 1xEXT.(SD-SDI/HD-SDI/3G-SDI), 1xHDMI(VESA/CEA-861) Формат входного сигнала: PAL/NTSC. Имеет ключевой пост включения и отключения питания.
Центральный блок
Собирает и обрабатывает результаты модулей, установленных на каждой дорожке и передаёт информацию на центральный ПК. Результаты заплыва печатаются на термопринтере.
Стартовый блок
Используется главным судьёй соревнований. Встроенный динамик позволяет воспроизводить речь и подать стартовый сигнал.
Блок дорожки
Регистрирует сигналы от всех устройств, расположенных на плавательной дорожке: датчика фальстарта, панели касания и кнопки судьи.
Фальстартовая панель
Панель может быть установлена на любой тип тумбы для регистрации преждевременного старта пловца.
Кнопка хронометриста
Кнопка судьи-хронометриста удобно лежит в руке. Она надежно защищена от влаги, легко и четко нажимается.
|
Схема системы хронометража |
Тестирование совместной работы систем |
 |
 |
Проектная и эксплуатационная документация
Проект металлической конструкции необходимой для крепежа оборудования расположение количество крепежей.
Проектирование электрической схемы для более простого и понятного подключения спортивного табло и системы хронометража.
Эксплуатационная документация подробно поясняющая какое оборудование, где расположено и как подключено.
