Система управления светодиодными экранами

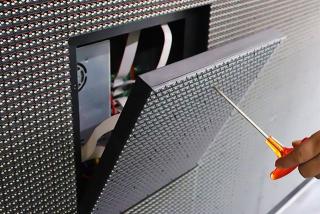

Светодиодные (LED) экраны состоят из тысяч, нередко из десятков тысяч, активных элементов, объединенных в группы для корректной цветопередачи и удобства эксплуатации. Для отображения картинки на них требуется система, управляемая компьютером по заданному алгоритму, определяемому программным обеспечением.

Система управления LED-экранами

Она состоит из двух частей:

• Аппаратной.
• Программной.

Фактическое управление LED-экраном осуществляет контроллер. В зависимости от архитектуры дисплея и способа соединения его активных элементов их количество может быть разным. Но всегда есть центральное устройство, отдающее команды периферийным. На него возлагаются следующие задачи:

• Регулировка параметров изображения – яркости, контрастности.
• Изменение картинки, управление порядком их вывода на экран или организация динамического изменения по типу мультипликации.
• Зонирование экрана, осуществляемое при необходимости трансляции на нем нескольких роликов одновременно.

Остальные периферийные устройства используются для согласования с источником видео и перехвата его с носителей – кассет, дисков или с другого экрана во время трансляции ролика. А также для передачи видеосигнала, его ретрансляции и усиления.

Программное обеспечение – его элементы называют драйверами, обеспечивает алгоритм работы системы. В его состав обязательно должны входить так называемые кодеки, обеспечивающие распознавание кодировки видео-аудио сигналов и их чтение. Так же понадобится программа, способная в режиме реального времени читать и перенаправлять медийные файлы для их отображения на экране.

Типы систем управления

Тип систем управления LED-экранами определяется характером трансляции сигнала – прямая или в записи. Поэтому их всего два:

• Синхронная.
• Асинхронная.

Они отличаются как архитектурой, так набором элементов.

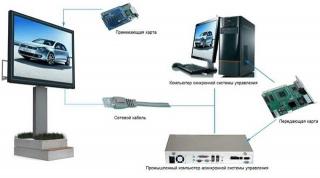

Синхронная система применяется при прямой трансляции сигнала, когда его получают в режиме реального времени от видеокамер. Или перехватывают с других каналов. Wi-Fi, например. В ее состав включается плата передачи сигнала, устанавливаемая в центральный компьютер, управляющий всей системой. А также платы приема, сопряженные с контроллерами экрана. Связь между элементами осуществляется как по кабелю – с разъемом USB, RJ45, DVI, HDMI, так и по каналам беспроводной связи, преимущественно Bluetooth. Если сигнал получают с физических носителей – кассет, дисков, то необходима плата перехвата видеосигнала или особый драйвер, чтобы это могла делать штатная видеокарта компьютера.

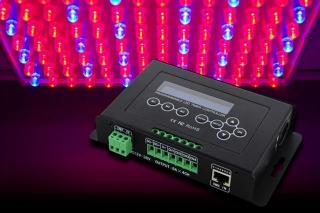

Асинхронная система работает с видеозаписью, поэтому в ее состав включается носитель информации – жесткий диск традиционной оптико-механической конструкции или твердотельный SSD. Её основой являются контроллеры различных типов. Например, DBA-6.0 для цветных LED-экранов или CL2005 для черно-белых. Скорость передачи информации в этом случае не имеет критически важного значения, поэтому для связи между элементами чаще используют кабель, обладающий большей помехоустойчивостью.
